AES系列射流式高低溫沖擊測試機主要面向芯片、模塊、集成電路板、電子元器件等溫度沖擊測試場景，可為被測對象提供精確、快速、可控的環境溫度。設備溫度范圍覆蓋-120℃?+300℃，控溫精度可達±0.1℃，適用于IC前期開發驗證、電性能測試、失效分析和可靠性評估等環節。

一、IC芯片測試為什么需要快速溫度沖擊環境

IC芯片在研發、封裝、驗證和量產抽檢過程中，常常需要面對不同溫度條件下的性能評估。溫度變化會影響芯片的電性能、時序穩定性、漏電流、功耗、封裝應力和連接可靠性。對于模擬芯片、功率芯片、存儲芯片、通信模塊、傳感器模塊等產品而言，溫度條件是驗證其性能邊界和工作穩定性的重要變量。

傳統溫箱能夠提供穩定的高低溫環境，但在某些測試場景中，工程師更關注快速溫變過程對被測芯片的影響。例如，從高溫狀態快速切換到低溫狀態，觀察芯片電性能是否發生漂移；在不同溫度點快速切換，檢查功能狀態、參數穩定性和失效現象；在芯片通電運行狀態下，進行局部或定向溫度沖擊測試。

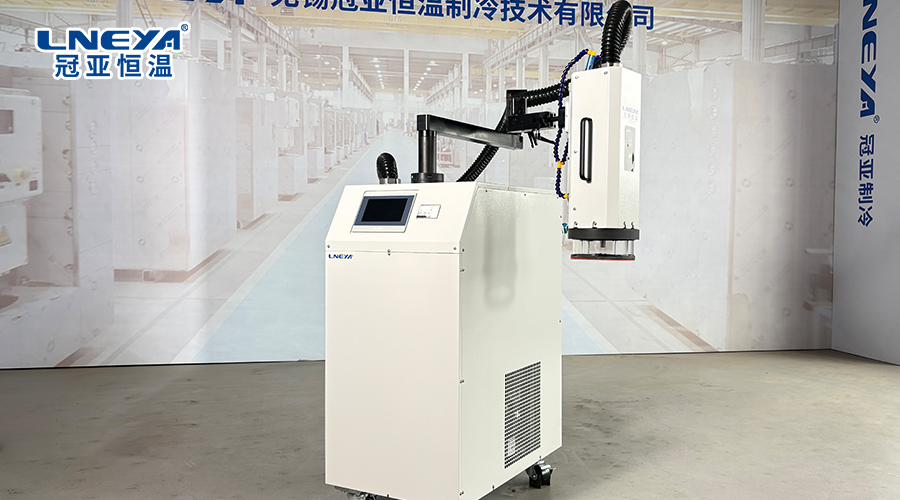

無錫冠亞AES系列射流式高低溫沖擊測試機正是面向此類需求設計。設備通過受控氣流對芯片、模塊或電路板局部區域進行快速溫度作用，不需要將整塊樣品長時間放入大型溫箱中，適合研發驗證、實驗室分析和工程問題定位。

二、AES系列的主要技術特點

AES系列溫度范圍為-120℃?+300℃，控溫精度可達±0.1℃。在特定測試條件下，150℃降至-55℃的切換時間可控制在10秒以內。該能力適合用于芯片快速溫變、溫度沖擊、冷熱循環點測和局部溫度響應測試。

設備標稱氣流量可達30m3/h，測試條件通常為環境溫度20℃、氣體流量30m3/h、壓力5Bar，使用壓縮空氣或氮氣作為氣源。對于測試功率較大、樣品熱負載較高或需要更大氣體覆蓋能力的場景，可根據需求定制100m3/h氣體流量的快速沖擊測試機。

AES系列支持程序化操作、手動操作和遠程控制。用戶可以根據測試方案設定溫度點、保持時間、切換順序和循環次數，也可以在實驗過程中進行手動調整。對于需要和測試平臺、探針臺、電性能測試儀聯動的應用，遠程控制功能有助于實現自動化測試流程。

三、被測IC真實溫度閉環反饋的意義

芯片溫度測試中，一個常見問題是氣體出口溫度并不等于芯片表面實際溫度。由于樣品功耗、封裝材料、測試夾具、氣流距離、風嘴角度和周圍環境的影響，被測芯片的實際溫度可能與設定溫度存在差異。

AES系列可實時監控被測IC的實際溫度，并基于溫度反饋調整輸出氣體溫度。閉環反饋方式有助于提高測試過程的可控性，減少僅依據氣體出口溫度帶來的偏差。對于功耗變化較明顯的芯片，這一點尤為重要。芯片在工作狀態下會自身發熱，如果設備無法根據被測對象溫度變化進行補償，測試數據可能存在不穩定因素。

通過遠端溫度傳感器采集芯片表面或關鍵測試點溫度，設備控制系統可以動態調節氣體溫度，使被測點更接近目標測試條件。這種方式適合用于電性能測試、失效分析、溫漂研究和熱敏感參數驗證。

四、AES系列在IC開發驗證中的應用流程

在IC前期開發驗證中，工程師通常需要在多個溫度點下采集電性能數據。常見流程包括樣品固定、傳感器布置、氣流噴嘴定位、設定溫度程序、執行冷熱沖擊、同步采集電性能參數、記錄測試數據和分析異常點。

例如，芯片在室溫條件下功能正常，但在低溫快速切換后出現通信異常，工程師可以通過AES系列對芯片進行局部溫度沖擊，同時監控電壓、電流、時鐘、接口信號和輸出狀態。若異常與某一溫度區間或溫變過程相關，就可以進一步定位封裝、焊點、材料、時序或設計裕量問題。

與整體環境箱相比，射流式溫度沖擊方式在研發階段具有較強的靈活性。測試人員可以針對芯片某一區域、模塊某一器件、PCB某一關鍵節點進行溫度作用，便于快速開展問題復現和對比驗證。

五、適合AES系列的典型樣品

AES系列適用于IC芯片、功率模塊、傳感器模塊、通信模塊、集成電路板、PCB板、電子元器件、封裝樣品、測試夾具中的關鍵器件等。其應用重點并不在于大體積樣品的整體環境模擬，而在于對目標對象進行快速、精準、局部或定向的溫度沖擊。

對于芯片級測試，用戶需關注芯片封裝形式、測試夾具結構、溫度傳感器貼附方式和噴嘴距離。對于PCB板測試，應關注元器件布局、氣流覆蓋范圍、周圍器件受影響情況和測試點布置。對于模塊測試，則要考慮模塊功耗、外殼材料、散熱路徑和溫度響應時間。

六、測試使用注意事項

在使用AES系列進行芯片測試時，應確保氣源潔凈、壓力穩定，避免水分和雜質影響測試過程。若使用氮氣，應確認現場供氣條件和排放環境。噴嘴與樣品之間的距離、角度和氣流覆蓋面積應根據測試對象調整。溫度傳感器應盡量貼近關鍵測試點，避免因安裝位置偏差影響閉環控制效果。

測試前應明確目標溫度、溫度切換時間、保持時間、循環次數和判定指標。測試中應同步記錄設備溫度、被測點溫度、電性能參數和異常現象。測試后應對數據進行歸檔，便于后續失效分析和設計優化。

FAQ常見問題

Q1：AES系列適合測試哪些IC產品？
A1：適用于多類芯片、模塊、封裝樣品、功率器件、傳感器模塊、通信模塊以及PCB板上的關鍵電子元器件。

Q2：氣體出口溫度和芯片實際溫度一樣嗎？
A2：不一定。芯片實際溫度會受到功耗、封裝、氣流距離和夾具結構影響，因此AES系列支持監控被測IC實際溫度并進行閉環反饋控制。

Q3：AES系列可以用于芯片電性能測試嗎？
A3：可以。設備可配合電性能測試平臺，在不同溫度點或溫變過程中采集芯片參數變化。

Q4：設備使用壓縮空氣還是氮氣？
A4：測試條件可使用壓縮空氣或氮氣，具體選擇應結合樣品要求、測試環境和氣源條件確定。

Q5：30m3/h氣流量不夠時怎么辦？
A5：對于較大測試功率或更高氣流需求，可根據測試需求選擇定制100m3/h氣體流量的快速沖擊測試機。
