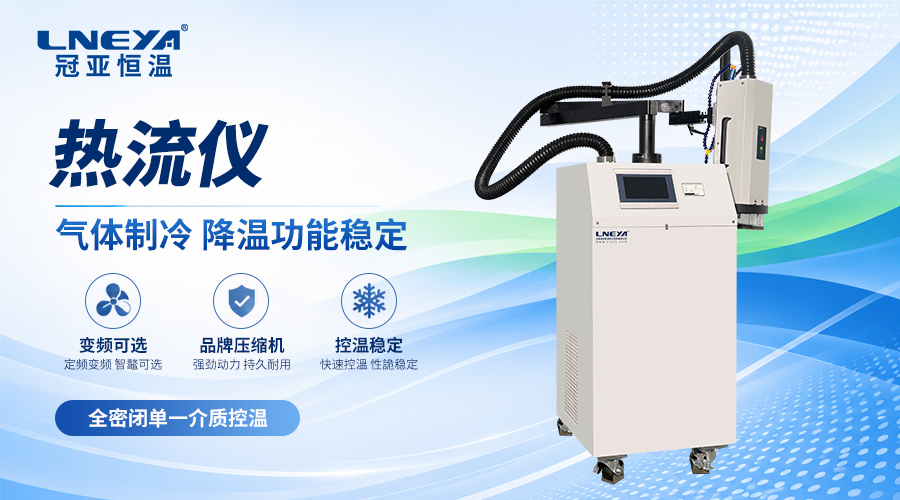

半導體封測、芯片失效分析環節，傳統高低溫試驗箱升溫降溫慢、全域控溫、能耗高，無法適配單顆芯片、PCB微區域極速溫控測試，熱流儀憑借定點靶向控溫、秒級溫變速率，成為算力芯片、功率器件、車規IC可靠性測試標配設備。很多研發、產線運維只會操作設備，不懂底層運行原理，參數亂調引發氣流紊亂、測溫失真，造成測試數據作廢、器件燒毀。無錫冠亞小編結合半導體熱工學邏輯，拆解熱流儀硬件架構、換熱原理、控溫邏輯，通俗講解原理，理清設備運行底層邏輯。

一、熱流儀整機核心組成對照表

二、熱流儀完整工作原理

熱流儀全稱定向?qū)α魇綗崃鳒y試設備，區別于接觸式測溫設備，依托對流換熱+傅里葉熱傳導定律運行，整體分為產氣、穩壓、送風、閉環校準四大流程。

1、產氣：低溫工況啟動復疊制冷回路，高溫工況啟動陶瓷加熱模組，產出無塵、低露點干燥氣流，提前過濾水汽、微粒，避免芯片凝露氧化；

2、穩壓：冷熱氣流匯入穩壓腔體，阻尼抵消風壓波動，恒定送風風速，規避氣流沖擊造成的溫度擾動；

3、靶向送風：可調隔熱風罩包覆待測芯片，局部形成密閉微環境，冷熱氣流定向噴射器件表面，實現單點精準溫控，無需冷卻整個測試腔體；第四步閉環修正：貼裝式測溫傳感器實時采集器件表面溫度，毫秒級反饋主控系統，動態調節制冷功率、加熱功率、送風流量，抵消芯片自發熱、車間環境散熱干擾，穩定維持±0.1℃穩態控溫。

三、冷熱切換運行原理

熱沖擊測試工況無需停機換向，采用雙通道氣流換向結構，熱通道、冷通道獨立保溫互不干涉，切換擋板毫秒級換向，冷熱氣流無縫切換，實現zui高60℃/min極速溫變；對比傳統溫控設備，規避冷熱腔體混流造成的溫變滯后、溫度超調問題，契合JEDEC芯片測試標準。

四、行業選型誤區

1、混淆熱流儀與恒溫風槍：風槍無閉環測溫，開環制熱制冷，精度差，無法做可靠性測試；

2、忽略露點控制：普通氣流含水，低溫測試結露漏電，燒毀功率半導體；

3、盲目加大風速：風速過高產生絕熱溫升，反向干擾表面測溫數據。

五、常見問題FAQ

Q1：熱流儀屬于制冷設備還是測試儀器？

A：屬于溫控集成測試設備，融合制冷、加熱、信號采集、算法調控一體。

Q2：為什么熱流儀測溫比溫箱更精準？

A：點對點靶向換熱，隔絕環境干擾，消除腔體均溫誤差，貼合器件真實工況。

Q3：熱流儀可以測試封裝背面熱阻嗎？A：搭配貼合測溫工裝，即可完成芯片雙面熱阻采集，適配封裝熱測試。
